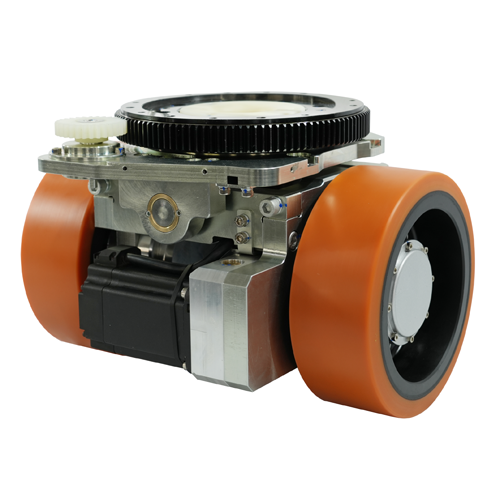

HW400-SM3000-48-62-DS 무거운 의무 드라이브 휠

이 고성능 드라이브 시스템에는 듀얼 3kW 서보 모터가 장착되어있어 60.7m/min에서 중부하 운송을위한 1066Nm 토크를 제공합니다. 180 ° 조향, IP54 보호 및 다층 안전 제어를 통해 열악한 산업 환경에서 정확하고 안정적인 작동을 보장하면서 효율성과 안전성을 향상시킵니다.

HW400-SM3000-48-62-DS 사양

주요 성능 매개 변수
모델		HW400-SM3000-48-62-DS
	향수 지수	매개변수
여행 모터	모터 유형	영구 자석 동기 서보 모터
	모터 힘 KW	3kw (2)
	전압 V	48
	정격 현재 A	72
	정격 토크 Nm	9.55
	정격 속도 r/min	3000
	인코더 유형	경사
기어 박스	감속기 유형	2 차 기어 감속
기어 박스	감속기 비율	60.7
브레이크	브레이크 토크 Nm	16.5
브레이크	정격 전압	DC24
휠	타이어 소재	폴리우레탄/고무
휠	휠 크기	Φ400X15
기타	스티어링 제한 각도	± 180 °
	여행 속도 m/min	0-34
	정격 견인 N	9790
	운반 용량 Kg	6000
	순중량 Kg	255
선택적인 모터 힘 모바일 로봇 (AGV), 팔레트 스태커, 팔레트 트럭, 청소부, 공중 작업 트럭 등에 사용됩니다.

HW400-SM3000-48-62-DS 장점

1. 강력한 드라이브, 고효율 및 안정성

듀얼 서보 모터가 장착 된 각 모터의 정격 출력은 3kW, 정격 속도는 3000r/min이며 정격 토크는 9.65N · m으로 강력한 전력을 제공합니다. 구동 휠 속도 비율이 62 이고 최대 속도가 60.7m/min, 정격 출력 토크 1066N · m, 정적 하중이 7000kg, 중부하 운송 및 신속한 이송 작업을 위해 효율적이고 안정적으로 작동하여 산업용 차량의 작동 효율을 크게 향상시킬 수 있습니다.

2. 정확한 스티어링, 유연한 조작

소형 기어에 대한 대형 기어의 속도 비율은 220/30 조향 각도는 180 ° 이상이며 최대 회전 직경은 740 mm입니다. 절대 인코더 (모델 ADX - C038L8 - MA12 / 1284CP - P061) 와 결합하여 정밀한 조향 제어가 가능합니다. 좁은 공간에서 유연한 스티어링이든 복잡한 경로를 따라 정확한 주행이든 작업을 쉽게 처리 할 수있어 운영 유연성과 정확성을 효과적으로 향상시킵니다.

3. 다중 보호, 안전 및 신뢰성

모터 보호 수준은 IP54 에 도달하여 우수한 방진 및 스플래시 방지 기능을 제공하여 먼지가 많고 습한 조건과 같은 복잡한 산업 환경에 적합합니다. 24 V의 제동 전압과 16.5N · m의 제동 토크로 각 측면에 110 도의 전기 한계, 각 측면에 120 도의 기계적 한계가 장착되어 있습니다. 그리고 3 개의 PNP 정상 폐쇄 감지 스위치. 이들은 장비의 안전한 작동을 종합적으로 보호하고 고장의 위험을 줄이고 수명을 연장합니다.
