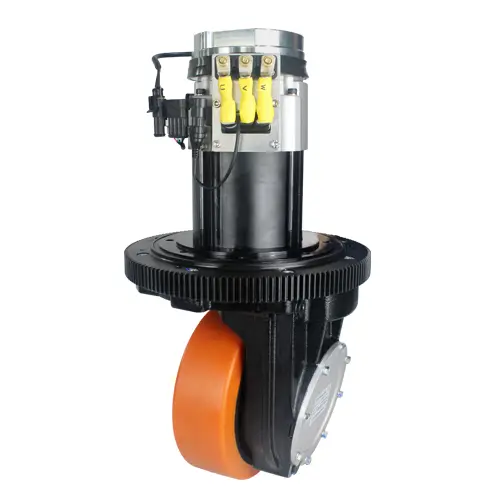

HL230 AC 모터 드라이브 휠

HL230 AC 모터 드라이브 휠은 22.07:1 기어 감속 기능이있는 1.6-2.2kW AC 유도 모터를 특징으로하여 100m/min 속도와 1200kg 용량을 제공합니다. 다중 감속비 (14.5-27.31) 로 제공되는 φ230x75mm 폴리 우레탄/고무 휠은 견고한 AGV 및 재료 처리 장비에 최대 2500N 견인력을 제공합니다.

사양 HL230 AC 모터 드라이브 휠

주요 성능 매개 변수
모델		HL230-AC1600-24-22B	HL230-AC2200-24-22B
	향수 지수	매개 변수	매개변수
여행 모터	모터 유형	AC 유도 모터	AC 유도 모터
	모터 힘 KW	1.6	2.2
	전압 V	24	24
	정격 현재 A	78	105
	정격 토크 Nm	5.66	6.26
	정격 속도 r/min	2560	3352
	인코더 유형	펄스 유형	펄스 유형
기어 박스	감속기 유형	2 차 기어 감속	2 차 기어 감속
기어 박스	감속기 비율	22.07:1	22.07:1
브레이크	브레이크 토크 Nm	16	16
브레이크	정격 전압	DC24	DC24
휠	타이어 소재	폴리우레탄/고무	폴리우레탄/고무
휠	휠 크기	Φ230X75	Φ230X75
기타	스티어링 제한 각도	없음	없음
	여행 속도 m/min	0-100	0-100
	정격 견인 N	1000	1080
	최대 견인 N	2500	2700
	운반 용량 Kg	1200	1200
	순중량 Kg	58	60
전압 선택: DC 24V 선택 감소 비율: 14.5,16.7,22.07 27.31 모바일 로봇 (AGV), 팔레트 스태커, 팔레트 트럭, 청소부, 공중 작업 트럭 등에 사용됩니다.

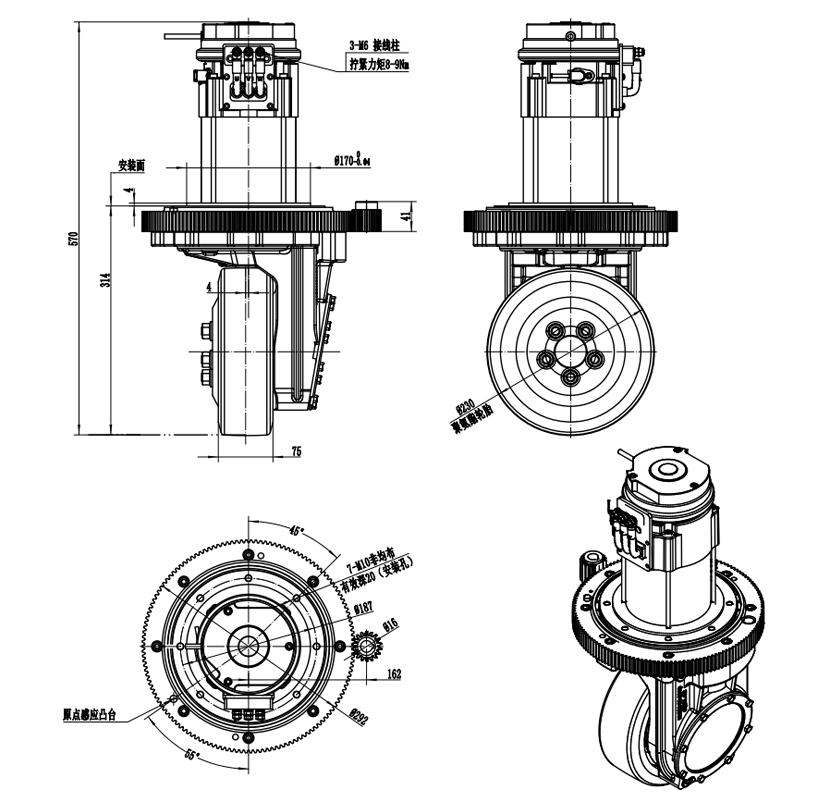

hl230 verticle steering drive wheel with ac motor

주요 기능

모터 및 기어 세부 정보
두 모델 변형 (HL230-AC1600-24-22B 및 HL230-AC2200-24-22B) 에 대해 1.6 kW 또는 2.2 kW 전력의 AC 유도 모터.
정격 모터 속도는 각각 약 2 560 rpm (1.6 kW의 경우) 또는 3 352 rpm (2.2 kW의 경우) 입니다.
기어 감속 (보조 기어)-기본 비율은 22.07:1 이며 옵션 비율은 14.5:1, 16.7:1, 22.07:1 및 27.31:1 입니다.
휠 & 타이어
휠 크기: φ230 × 75mm, 타이어 소재: 폴리 우레탄/고무.
수직 드라이브 구성 ("수직 드라이브 휠" 범주) 을 위해 설계되었지만 여기서는 AC 모터 구동 휠을 나타냅니다.
성능/기능
여행 속도: 0-100 m/min.
정격 견인: ~ 1 000 N (1.6 kW 모델) 또는 ~ 1 080 N (2.2 kW 모델)
최대 견인: 최대 ~ 2,500 N (1.6 kW) 또는 ~ 2,700 N (2.2 kW)
운반 용량: 두 모델 모두 1,200 kg (단위 당).
브레이크 & 전기
브레이크 토크: 16 Nm, 브레이크 DC 24 V 를 위한 정격 전압.
모터의 입력/전압: 24 V (DC 버스) 는 나열된 표준입니다.
응용 프로그램 도메인
모바일 로봇 (AGV), 팔레트 스태커, 팔레트 트럭, 청소부, 공중 작업 트럭 등에 적합합니다.
선택적 사용자 정의
다양한 속도/토크 트레이드 오프에 맞게 선택적 (위에서 언급 한 바와 같이) 감소 비율.

사용의 장점 및 이점

위의 기능에서이 제품이 실제 배포에서 제공하는 이점은 다음과 같습니다.

높은 하중 및 견인 기능: 1,200 kg의 정격 운반 용량과 최대 ~ 2,700 N의 잠재적 견인, HL230 은 AGV 또는 재료 취급 장비의 비교적 무거운 용도에 매우 적합하며, 더 가벼운 구동 휠에 비해 적당히 무거운 하중에 견고성을 제공합니다.
좋은 속도 범위: 최대 100 m/min의 여행 속도는 많은 실내 물류 또는 공장 자동화 작업에 좋은 처리량을 제공합니다. 모터 파워 기어 감속의 조합은 응용 프로그램의 속도 대 토크를 일치시킬 수 있음을 의미합니다.
Gear Ratios를 통한 유연성: 선택적 감속 비율을 통해 설계자는로드/드라이브 시나리오에 따라 더 빠른 속도 또는 더 높은 토크에 맞게 조정할 수 있습니다. 하나의 고정 사양이 아닌 구성 가능한 플랫폼을 제공합니다.
산업 환경을위한 내구성 타이어 및 디자인: 타이어 소재 (폴리 우레탄/고무) 는 그립, 내구성 및 충격 흡수의 좋은 조합을 제공합니다. 휠 크기 φ230 × 75 mm 는 실질적이며 더 무거운 하중을 안정적으로 처리하도록 설계되었습니다.
통합 브레이크 및 신뢰할 수있는 드라이브 시스템: 내장 bDC 24 V 에서 레이크 (16 Nm) 를 사용하면 필요할 때 휠이 안전하게 위치를 유지할 수 있습니다 (AGV 정지/홀드 시나리오에서 중요). AC 모터 기어 박스 배열은 산업용으로 성숙한 기계식 드라이브 설계를 의미합니다.
AGV 및 로봇을위한 단순화 된 통합: 제품은 AGV, 팔레트 스태커, 스위퍼 등을 대상으로하므로 표준 장착/드라이브 브래킷 및 인터페이스를 지원할 수 있습니다. 시스템 통합 업체가보다 쉽게 채택 할 수 있습니다.
공간 효율적인 수직 드라이브 옵션: 수직 구동 휠 (수직으로 장착 된 휠 유닛을 구동하도록 설계된) 은 공간이 제한되거나 측면 공간이 제한된 언더 바디 드라이브에 도움이됩니다.
내구성 및 신뢰성: AC 유도 모터 기어 감속 설계는 견고한 경향이 있으며 유지 보수 문제가 적고 (일부 벨트 또는 체인 드라이브보다 마모가 적음) 지속적인 산업 사용에 더 적합합니다.
